物位系列

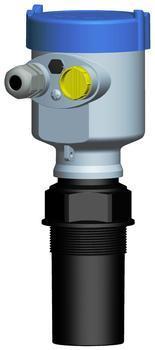

SAW234系列产品向被测目标发射大功率的声波脉冲，然后测量这些声脉冲从被测材料的表面反射回到传感表面的信号，通过特殊设计的软件对信号进行处理，放大并甑别正确的回波信号，剔除错误和虚假回波。

发射大功率的声波脉冲可以使传感器所处的环境中声波能量的损耗率最小。由于SAW发射的大功率声波脉冲，声能在传播过程中的损耗对仪表造成的影响与传统超声波物位仪相比要小得多，仪表发射的声能越大，由反射返回到传感表面的能量也越多。

即使在噪声相当大的时候，精心设计的接收器电路能识别和检测徽小的回波信号，被测到的信号经过温度补偿后就能提供最高的输出精度和显示值。

特点

SAW234系列声波物位仪具有多项显而易见的优点

大量可供选择的传感器

非接触性测量

适用于测量石料，粉料，粘性和腐蚀性穿透泡沫的液面，2种不同的种类的下层液面的物料

灵活的供电方式能在同一台仪表上实行交流，直流或二线制直流供电

易于校验和投运

宽阔的应用领域

多传感器功能可以降低系统的单机成本

内置明渠流量算法程序

技术参数

频率：5kHz，10 kHz，15 kHz，20 kHz，30 kHz，40 kHz，50 kHz

工作电压：12~30VDC（输出电压纹波不大于100mV）

90~260VAC 50/60Hz

消耗功率：<10W @ 24VDC

<10VA @ 240VAC

模拟输出：4~20mA（750ohms用户提供24V直流）

（400ohms仪表内部提供信号电源）

通讯：GOSHAWK,HART,MODBUS

FOUNDATION FIELDBUS和PROFIBUS（暂缓）

继电器输出：一体式：2个；分体式：5个

型式C（SPDT）触点250V交流，非电感性负载，额定触点电流0.5A，所有继电器都可单独设定死区

远程继电器失效检验

最大测量范围：50 kHz液体：5米（16英尺）

40 kHz液体：7米（22英尺）

30 kHz液体：10米（33英尺），固体：5米（16英尺）

20 kHz液体/浆体：20米（65英尺），固体：10米（33英尺）

15 kHz液体/浆体：30米（98英尺），固体：20米（65英尺）

10 kHz液体/浆体/粉尘/固体：50米（165英尺）

5 kHz液体/浆体/粉尘/固体：60米（196英尺）

9 kHz液体/浆体/固体：135米（442英尺）

4 kHz液体/浆体/粉尘/固体：135米（442英尺）

分辨率：1毫米（0.04英寸）

50kHz，40kHz，30kHz，20kHz，15kHz，10kHz，5kHz：60米测量范围内

4毫米（0.16英寸）

9kHz/4kHz：135米测量范围内

电子部分精度：满量程+/0.25%

工作温度：一体式-40℃~80℃；（-40F-176F）

分体式电子放大器-40℃~80℃；（-40F-176F）

分体式传感：标准型：-40℃~80℃；（-40F-176F）

高温型：-40℃~175℃；（-40F-347F）

分体式传感器与放大器最大间距：大于500米（1640英尺）

多传感器型最大可接传感器数：1-128
